一、用途

        空气冷却器是利用空气冷却热流体的换热器。管内的热流体通过管壁和翅片与管外空气进行换热，所用的空气通常由通风机供给。空气冷却器可用于冷却或冷凝，广泛应用于：炼油、石油化工塔顶蒸气的冷凝；回流油、塔底油的冷却；各种反应生成物的冷却；循环气体的冷却和电站汽轮机排气的冷凝；电厂的发电机和电动机的空气冷却。

二、产品结构与工作原理

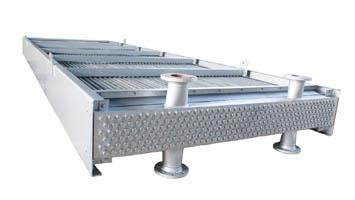

        空气冷却器简称空冷器,以空气作为冷却剂,可用作冷却器，也可用作冷凝器。空冷器主要由管束、框架和支架组成。空气冷却器热流体在管内流动，空气在管束外吹过。

        管束的型式和材质对空冷器的性能影响很大。由于空气侧的传热分系数很小，故常在管外加翅片，以增加传热面积和流体湍动，减小热阻。空冷器大都采用径向翅片。空冷器中通常采用外径为19～25mm的光管，翅片高为12.5mm的低翅管和翅片高为16mm的高翅管。翅片一般用热导率高的材料（最常用的是铝）制成，缠绕或镶嵌到光管上。为强化空冷器的传热效果，可在进口空气中喷水增湿。这样既降低了空气温度，又增大了传热系数。

        管束包括传热管、管箱、侧梁和横梁等。它可按卧式、立式和斜顶式（人字式）3种基本形式布置。其中,卧式布置传热面积大,空气分布均匀，传热效果好；斜顶布置时,通风机安装在人字中央空间,占地面积小，结构紧凑。为抵消空气侧的给热系数较低的影响，通常采用光管外壁装翅片的管子。翅片管作为传热管,可以扩大传热面积。翅片管分层排列,其两端用焊接或胀接方法连接在管箱上。排管一般为3～8排。管束系列尺寸最长达12米。翅片管是空气冷却器的核心元件，其形式和材料直接影响设备性能。管子可用碳钢、铜、铝和不锈钢等制成；翅片材料根据使用环境和制造工艺来确定，大多用工业纯铝，在防腐蚀要求很高或在制造工艺条件特殊的情况下也采用铜或不锈钢。翅片可按横向或纵向排列。

三、产品优点

      1、采用空冷器可节省大量工业用水，减少环境污染，降低基建费用。特别在缺水地区，以空冷代替水冷，可以缓和水源不足的矛盾。

      2、与传统的绕簧式空气冷却器相比，复合翅片式（双金属铜、铝，不锈钢、铝）空气冷却器的突出优点是散热面积大（提高30%）、冷却能力高（增加20%～30%）、空气阻力小（降低20%）。性能基本不受运行时间长短的影响，是绕簧式空冷器理想的替代产品。
